高处作业K31 高处作业实训设备移动平台实操设备

高处作业K31 高处作业实训设备移动平台实操设备
（一）通用部分
1 范围
本文件规定了高处作业K31高处作业实训设备移动平台实操设备的总体要求、技术参数、结构配置、功能要求、试验验收、技术服务及包装运输。本系统适用于高处作业安全技术实际操作考试、实训与技能鉴定，满足门式架移动平台、钢管扣件式移动平台搭设与拆除考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
JG/T 13 《门式钢管脚手架》
JGJ 130 《建筑施工扣件式钢管脚手架安全技术规范》
GB/T 15831 《钢管脚手架扣件》
GB/T 14687 《工业脚轮和车轮》
高处作业安全技术实际操作考试标准
3 术语和定义
1.高处作业K31移动平台实操设备：用于门式架和钢管扣件式移动平台搭设、拆除、使用实训考核的装置。
2.门式架移动平台：由门架、防护栏杆、剪刀撑、脚轮等组成的移动式操作平台。
3.钢管扣件式移动平台：由钢管、扣件、脚手板、脚轮等组成的移动式操作平台。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及行业现行标准执行。
4.2 移动平台结构符合安全标准，配备完善的防护设施，确保实训安全。
4.3 所有构配件采用标准产品，与现场实际一致。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任，本文件为合同技术附件。
（二）专项技术要求
1 技术参数
1.1移动式操作平台（门式架）
1）搭设高度（不含围栏杆）：≥1.8m
2）平台尺寸（长×宽）：2.2m×2.0m
3）高宽比：≤3:1
4）钢管材质：Q235-A国标碳钢，表面喷塑
5）扣件材质：可锻铸铁，符合GB/T 15831要求
6）脚轮：6寸带刹万向脚轮，符合GB/T 14687要求
7）满足搭设1层所需的全部构配件

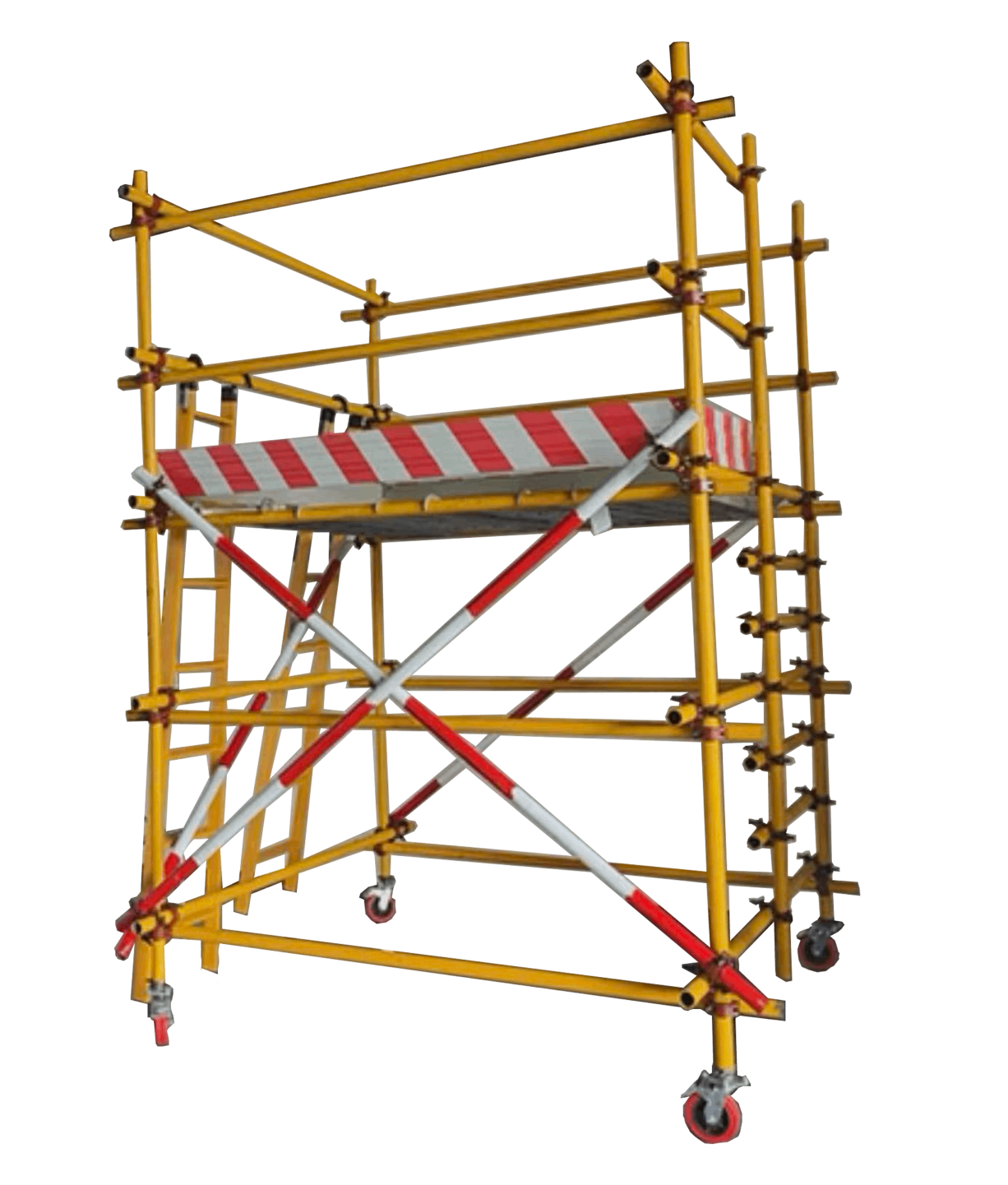

1.2 移动操作架（钢管扣件式）
1）搭设高度（不含围栏杆）：≥2.9m
2）平台尺寸（长×宽）：≥2.0m×1.0m
3）高宽比：≤3:1
4）门架材质：Q235-A国标碳钢，Φ38mm×厚2mm镀锌钢管
5）剪刀撑和护栏材质：Φ20×厚1mm镀锌钢管
6）栈板材质：20mm×40mm×2mm镀锌方通+镀锌菱形网
7）脚轮：6寸带刹万向脚轮，符合GB/T 14687要求
8）满足搭设1层所需的全部构配件
2 安全保护系统
1）所有移动平台配备防护栏杆
2）脚轮带刹车装置，定位稳定
3）平台结构稳固，承重满足要求
4）作业区域设置安全围栏及警示标识
5）配备防摔垫，防止人员坠落受伤
3 系统组成
1）门式架移动平台单元：门架、防护栏杆、剪刀撑、水平拉杆、脚轮、栈板
2）钢管扣件式移动平台单元：底座、踢脚板、脚手板、钢管、十字扣、万向扣、爬梯、脚轮
3）安全防护单元：安全围栏、防摔垫、警示标识
4）辅助器材单元：搭设工具
4 核心功能要求
4.1 门式架移动平台功能
1）可进行门式架移动平台的搭设实训
2）可进行门式架移动平台的拆除实训
3）可进行门式架移动平台的安全使用实训
4）考核考生搭设流程、安全防护设置的规范性
4.2 钢管扣件式移动平台功能
1）可进行钢管扣件式移动平台的搭设实训
2）可进行钢管扣件式移动平台的拆除实训
3）可进行钢管扣件式移动平台的安全使用实训
4）考核考生扣件连接、平台稳定性控制的规范性
5 结构与配置要求
1）所有构配件采用标准工业级产品，符合国家相关标准
2）钢管表面镀锌或喷塑，防锈防腐
3）扣件表面镀锌，转动灵活，夹紧力符合要求
4）脚手板采用防滑材质，铺设牢固
5）脚轮转动灵活，刹车可靠
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — 高处作业K31移动平台实操设备
2 平台类型 — 门式架+钢管扣件式
3 门式架平台高度 m ≥1.8
4 钢管扣件式平台高度 m ≥2.9
5 高宽比 — ≤3:1
6 脚轮规格 寸 6寸带刹万向
7 钢管材质 — Q235-A国标碳钢
8 扣件材质 — 可锻铸铁
2 组件配置清单
表格
序号 名称 单位 数量
1 门式架移动平台全套构配件 套 1
2 钢管扣件式移动平台全套构配件 套 1
3 6寸带刹万向脚轮 个 8
4 脚手板 块 6
5 十字扣 个 60
6 万向扣 个 12
7 挡脚板 条 3
8 安全围栏 套 1
9 安全警示标识 套 1
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
