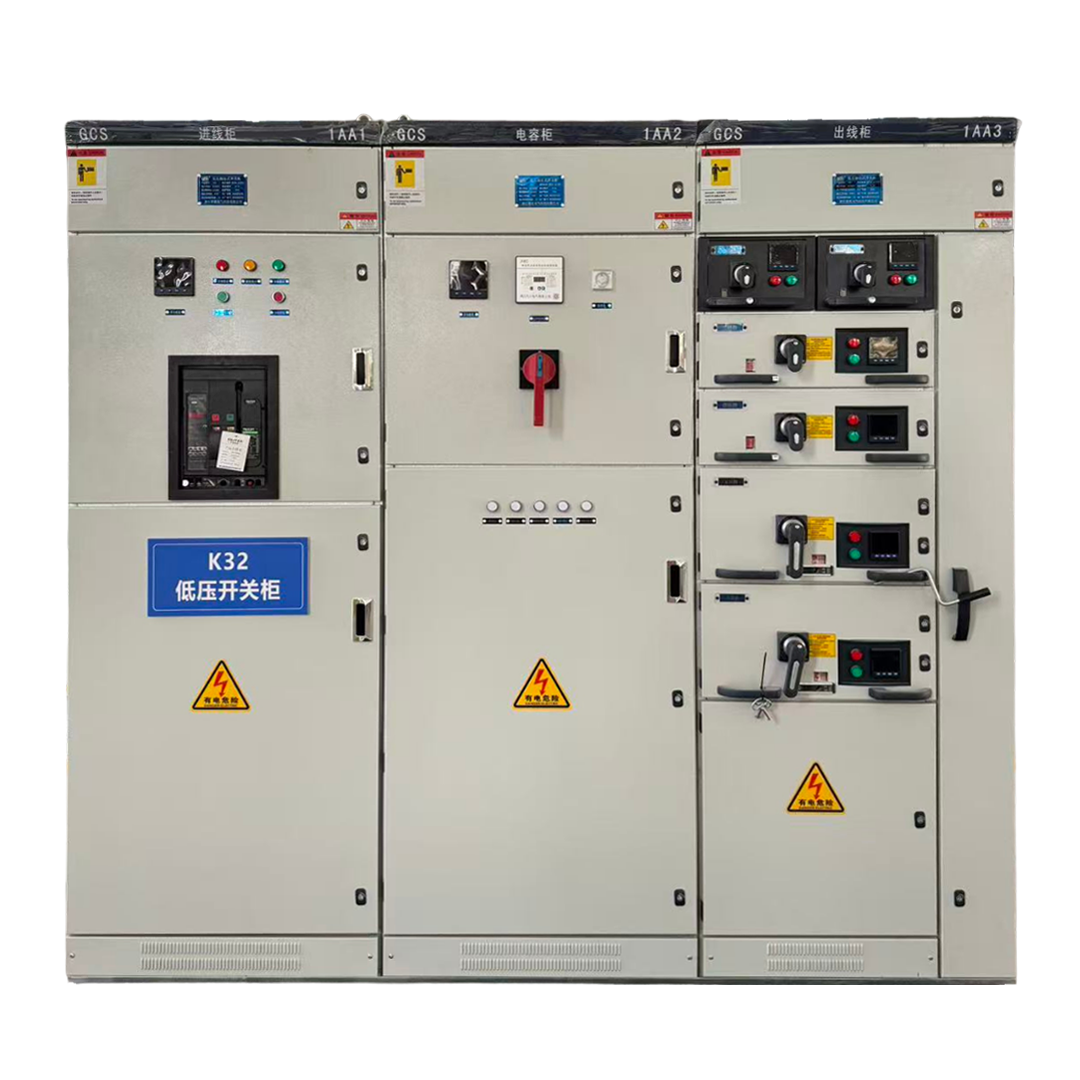

低压电工K32 低压开关柜实操设备

低压电工K32 低压开关柜实操设备
（一）通用部分
1 范围
本文件规定了低压电工K32低压开关柜实操设备的总体要求、电气参数、结构配置、功能要求、试验验收、技术服务及包装运输。本系统适用于低压电工作业安全技术实际操作考试、实训与技能鉴定，满足低压开关柜操作、维护、故障排查考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
GB/T 7251 《低压成套开关设备和控制设备》
GB/T 14048 《低压开关设备和控制设备》
低压电工作业安全技术实际操作考试标准
3 术语和定义
1.低压电工K32低压开关柜实操设备：采用与现场一致的GCS系列低压开关柜，模拟低压配电系统运行、操作及故障场景的实训考核装置。
2.一次接线模拟屏：直观展示低压配电系统接线方式、设备状态及电力流向的可视化装置。
3.五防功能：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂（合）接地线（接地开关）；防止带接地线（接地开关）合断路器（隔离开关）；防止误入带电间隔。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及电力行业现行标准执行。
4.2 系统一次供电采用AC380V±10%，二次供电采用AC220V±10%，所有操作回路有完善保护。
4.3 开关柜型号、结构、操作方式与现场实际一致，符合行业标准。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任，本文件为合同技术附件。
（二）专项技术要求
1 电气及物理参数
1）工作电源：一次供电AC380V±10%，二次供电AC220V±10%，额定频率50Hz
2）低压进线柜尺寸（深×宽×高）：0.8m×0.8m×2.2m（±0.05m）
3）低压补偿柜尺寸（深×宽×高）：0.8m×0.8m×2.2m（±0.05m）
4）低压出线柜尺寸（深×宽×高）：0.8m×0.6m×2.2m（±0.05m）
5）单柜重量：约260kg（1套3柜共780kg）
6）考位面积：≥10㎡
7）单位面积承重：≥600kg/㎡
8）一次接线模拟屏尺寸（宽×高）：1.2m×0.8m（±0.05m）
9）使用环境：温度-5℃～+40℃，湿度≤85%无凝露，海拔≤2000m
2 安全保护系统
1）主进线柜承担短路冲击，出线柜快速切除局部故障
2）电容组自动放电保护，防止谐振冲击
3）所有柜体金属外壳可靠接地
4）抽屉式单元带有机械连锁机构，防止误操作
5）具备完善的过载保护、短路保护和接地保护功能
3 系统组成
1）低压主进线柜GCS
2）低压电容补偿柜GCS
3）低压出线柜GCS（抽屉式）
4）低压一次接线模拟屏
5）配套线缆、端子、标识牌
4 核心功能要求
4.1 低压主进线柜功能
1）附进线带浪涌保护器（板后操作）
2）主断路器可手动/电动操作
3）带有进线多功能表，显示电流、电压
4）可进行各相电压转换操作
5）有电流互感器，分合闸指示、开关及储能指示
6）采用CMW1-2000/3P抽屉式板前操作断路器
7）支持上下均可进出线
4.2 低压电容补偿柜功能
1）手动控制补偿功能
2）自动控制补偿功能
3）补偿电容自动放电功能
4）功率因数实时显示
4.3 低压出线柜功能
1）抽屉式结构，带有机械连锁机构
2）带有模块隔室，各回路独立
3）每个控制单元带有断电保护和电压分合闸指示
4）抽屉采用推进机构，操作方便灵活
5）每个抽屉单元为独立出线单元，故障互不影响
6）具备完善的过载、短路、接地保护功能
4.4 一次接线模拟屏功能
1）展示与配套开关柜一致的低压配电一次系统图
2）明确表示各开关柜实际状态、接线方式、供电方式及开关分合状态
3）采用LED灯珠显示，红（合闸）、绿（分闸）清晰区分
4）支持正式操作前模拟操作流程预演
5）具备预演操作错误报警功能
6）配合完成低压柜操作步骤的模拟验证
5 结构与配置要求
1）开关柜采用GCS系列标准型号，与生产实际一致
2）柜体采用优质冷轧钢板，表面喷塑，耐磨防腐
3）所有元器件采用标准工业级产品，符合国家相关标准
4）一次接线模拟屏采用阻燃ABS工程塑料模块拼接，颜色灰色，耐磨耐老化
5）开关柜安装平整，与垂直面倾斜度不超过5%
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — 低压电工K32低压开关柜实操设备
2 工作电源 — 一次AC380V±10%，二次AC220V±10%，50Hz
3 开关柜型号 — GCS系列
4 开关柜数量 台 3（进线、补偿、出线各1）
5 考位面积 ㎡ ≥10
6 单位面积承重 kg/㎡ ≥600
7 额定绝缘电压 V 交流660（1000）
8 水平母线额定电流 A ≤4000
9 垂直母线额定电流 A 1000
10 额定短时耐受电流（1S） kA 50（80）
11 模拟屏材质 — 阻燃ABS工程塑料
12 显示方式 — LED红/绿指示灯
2 组件配置清单
表格
序号 名称 单位 数量
1 GCS低压进线柜 台 1
2 GCS低压补偿柜 台 1
3 GCS低压出线柜（抽屉式） 台 1
4 低压一次接线模拟屏 套 1
5 主断路器（CMW1-2000/3P） 台 1
6 电容补偿组件 套 1
7 抽屉式出线单元 套 若干
8 多功能电力仪表 块 1
9 浪涌保护器 个 1
10 配套线缆、端子、标识牌 套 1
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
