低压电工K31 电气设备安装实操设备

低压电工K31 电气设备安装实操设备
（一）通用部分
1 范围
本文件规定了低压电工K31电气设备安装实操设备的技术要求、场地条件、安全设计、功能参数、结构配置、元器件清单、试验验收、技术服务及包装运输。本文件适用于低压电工作业安全技术实际操作考试、实训与技能鉴定，满足指定5项接线考核项目，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
GB 55024 《建筑电气与智能化通用规范》
GB/T 14048 《低压开关设备和控制设备》
GB/T 17622 《带电作业用绝缘手套》
GB 21148 《足部防护 安全鞋》
GB 2811 《头部防护 安全帽》
DL/T 853 《带电作业用绝缘垫》
低压电工作业安全技术实际操作考试标准
3 术语和定义
1.低压电工K31电气设备安装实操设备：以三相24V安全低电压为电源，采用双面4工位模块化网孔板设计，用于电能表、电机、配电箱、互感器接线训练与考试的可拆装实训装置。
2.安全电压：AC 24V及以下，确保人身安全。
3.模块化网孔板：标准挂装板，可拆卸、可随机排布、支持水平/竖直两种接线模式。
4.智能电机检测：自动识别电动机正转、反转、缺相状态，通过三色指示灯显示并触发缺相报警的功能。
5.考核项目：文件指定的5项低压电工作业实操考试内容。
4 总则
4.1 本文件为最低技术要求，未明确项按国家现行规范与考试标准执行。
4.2 系统采用三相24V安全电压供电，所有外露可接触电压AC≤24V。
4.3 供配电线路设置与安装符合GB 55024要求，所有电子元器件均为标准工业级真实配件。
4.4 设备可靠、耐用、易维护、可反复拆装接线，支持多人同时实训考核。
4.5 供方对质量、安全、功能、安装、调试、质保负全责。
（二）专项技术要求
1 电气及物理参数
1）输入电源：三相五线制AC380V±10%，50Hz
2）输出电压：三相五线制AC24V±10%，50Hz；预留AC220V辅助输出
3）安全保护：安全电压、漏电保护、过流保护、短路速断保护、急停断电保护
4）设备功耗：<100W
5）外形尺寸（长×宽×高）：1.3m×0.8m×1.8m（±0.02m）
6）设备重量：<220kg
7）工位数量：4个独立工位（前后各2个），支持2人同时考试、4人同步练习
8）使用环境：温度-5℃～+40℃，湿度≤85%无凝露，海拔≤2000m
9）作业区域：满铺符合DL/T 853标准的绝缘垫
2 安全保护系统
1）采用三相干式隔离变压器（500VA）实现电源与负载电气隔离，输出AC24V安全电压
2）每面操作台独立配置漏电保护断路器、熔断器，实现分工位独立保护
3）总回路配置急停按钮开关，一键切断所有电源
4）具备电动机缺相智能报警功能，检测到缺相时自动触发声光提示
5）所有可触及金属部分可靠接地，安全标识齐全
6）所有接线端子采用绝缘防护设计，无裸露带电部分
3 系统组成

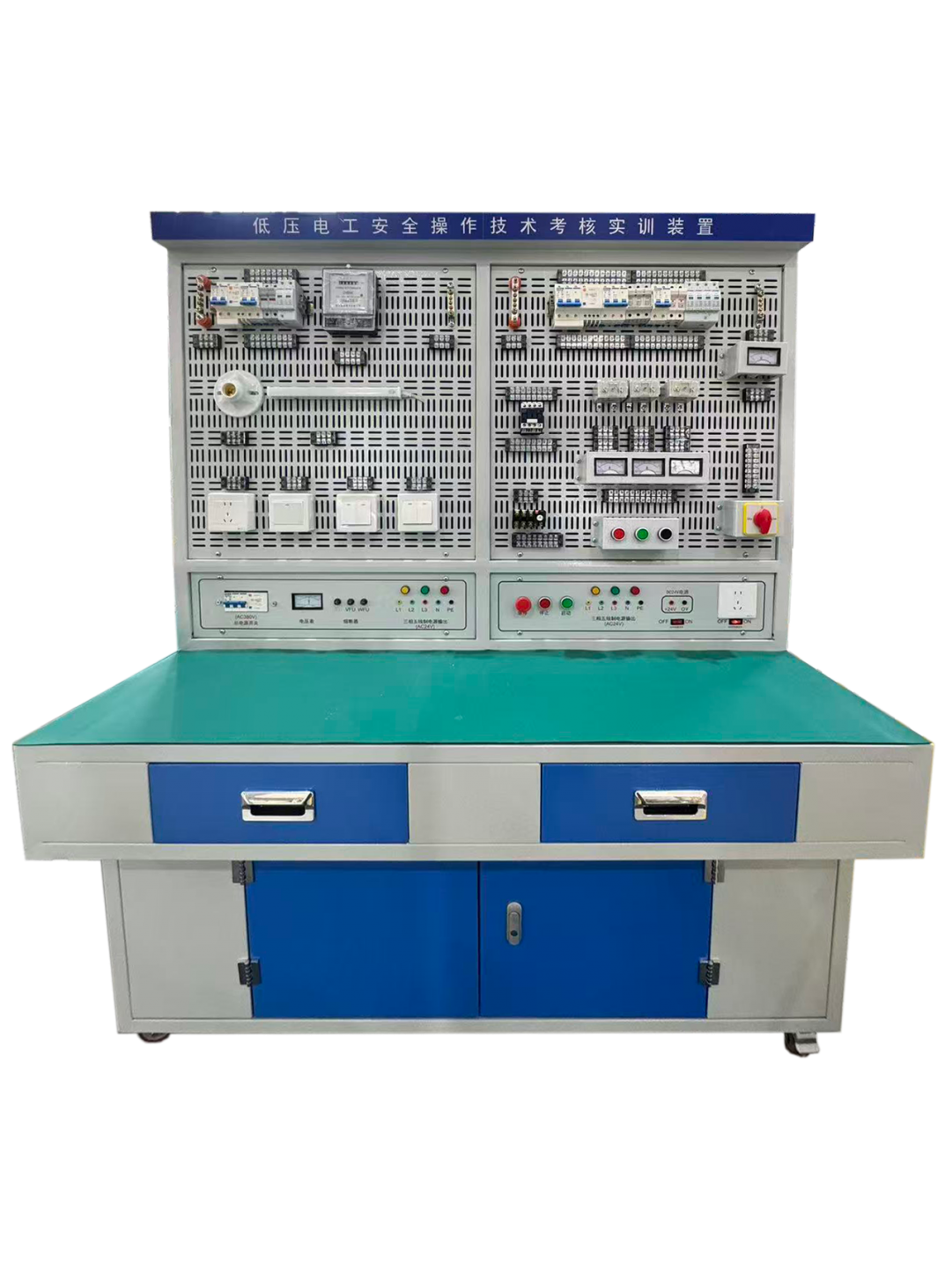

1）双面实操台主体单元：优质冷轧钢板一体成型柜体、绿色工作台面、抽屉、封闭式置物柜
2）模块化网孔板单元：4块可拆卸网孔板，支持水平/竖直两种接线模式
3）智能电机检测单元：2台AC24V三相异步电动机、三色状态指示灯、缺相报警模块
4）电气安全接口单元：双面独立接线输出接口、香蕉插座+接线端子排两用接口、多种电源插座
5）嵌入式测量单元：网孔板内置3个交流电流表
6）全套电工器材单元：标准工业级电子元器件、电工工具、导线辅材
7）移动与收纳单元：2个定向脚轮+2个万向带刹车脚轮、分类收纳空间
4 核心功能要求
4.1 主体结构与移动功能
设备主体选用优质冷轧钢板一体成型，表面经喷塑工艺处理，防腐蚀、抗磨损、坚固耐用。整套设备含1套实操台及4块网孔板，设计4个独立工位（前后各2个），可满足2人同时考试、4人同步练习的使用需求；台脚配备2个定向脚轮与2个万向带刹车脚轮，兼顾移动便捷性与放置稳定性，设备整体占地面积小，节省场地空间。
4.2 收纳与工作台面功能
采用绿色防滑工作台面，搭配抽屉与封闭式置物柜，可分类存放线缆辅材、电工仪表、工具等实操用品，实现器材收纳规整，方便取用与管理。
4.3 模块化网孔板功能
采用模块化设计，4块网孔板可自由拆卸并装入实操台框架，支持水平放置于台面接线或竖直悬挂接线两种模式，操作灵活便捷，适配不同实操场景需求。
网孔板顺序可随机组合排布，能有效确保相邻工位实操内容不重复，实现多人同时开展考试及培训工作，最大化提升设备利用率。
网孔板上采用单独钣金嵌入式设计，内置3个交流电流表，完美融入网孔板结构，既保证了设备外观的一体性与美观度，又能精准反馈实操过程中的电流数据，便于学员观察与记录。
4.4 电动机与智能检测功能
每套设备前后台面各配备1台24V交流（AC24V）三相异步电动机，共2台。电机接线接口直观清晰，支持三角形接法与星形接法两种标准接线方式，可实时观察电机转动状态，助力学员掌握不同接线模式的实操技巧。
设备具备电动机智能检测功能，可精准识别电动机正转、反转及缺相状态，并通过红、绿、黄三种不同颜色指示灯分别对应显示；当检测到电动机缺相时，将自动触发智能报警，及时提醒操作人员排查故障，进一步提升实操安全性与设备智能化水平。
4.5 电气接口与电源配置
每面操作台独立配备漏电保护断路器、熔断器、三相指示灯及多种电源插座接口，多重安全防护设计，保障实操过程安全可控。实操台双面均配置接线输出接口，集成香蕉插座与接线端子排两用功能，可提供三相AC24V和AC220V电源输出，适配多种接线场景，满足不同电工器材的连接需求。
4.6 真实元器件与场景还原
所有电子元器件均采用标准规格，均为交流真实配件，品类丰富全面，涵盖三相异步电动机、漏电保护器、降压变压器、动力压扣开关、熔断器、断路器、热继电器、开关插座、电能表、互感器等。主电路、控制回路通过导线引至接线端子，1:1还原真实电工作业场景，适配多种电路考核需求。
4.7 考核项目覆盖功能
满足低压电工作业安全技术实际操作下列5项培训及考试需求：
1.低压配电箱安装接线
2.单相电能表带照明设备的接线
3.三相异步电动机单向连续运转电路接线（带点动控制）
4.带熔断器（断路器）、仪表、电流互感器的三相异步电动机电路的接线
5.三相异步电动机正反转运行电路的接线
5 结构与配置要求
1）柜体：优质冷轧钢板一体成型，表面喷塑，耐磨防腐，无毛刺、无变形
2）工作台面：绿色防滑材质，耐油污、耐刮擦
3）网孔板：标准工业级网孔板，孔径均匀，承重≥5kg/㎡
4）脚轮：2个定向轮+2个万向带刹车轮，承重≥300kg
5）接线端子：安全型端子，标识清晰，接线牢固
6）所有元器件标识清晰，安装牢固，便于拆装与更换
（三）专用部分
1 标准技术参数表
序号 项目 单位 要求
1 设备名称 — 低压电工K31电气设备安装实操设备
2 输入电源 — 三相五线制AC380V±10%，50Hz
3 输出电压 V 三相AC24V±10%，预留AC220V
4 外形尺寸 m 1.3×0.8×1.8（±0.02）
5 设备重量 kg <220
6 工位数量 个 4（前后各2）
7 网孔板数量 块 4
8 AC24V电动机数量 台 2
9 嵌入式电流表数量 个 3
10 电机接法 — 星形Y、三角形△
11 智能检测功能 — 正转/反转/缺相识别+缺相报警
12 指示灯 — 红、绿、黄三色状态指示
13 接口类型 — 香蕉插座+接线端子排两用
14 隔离变压器容量 VA 500
15 考核项目数量 项 5
16 执行标准 — GB 55024、DL/T 853
2 使用环境
环境温度：0～40℃
相对湿度：≤85%无凝露
供电：AC220V±10% 50Hz
场所：室内实训/考场
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
