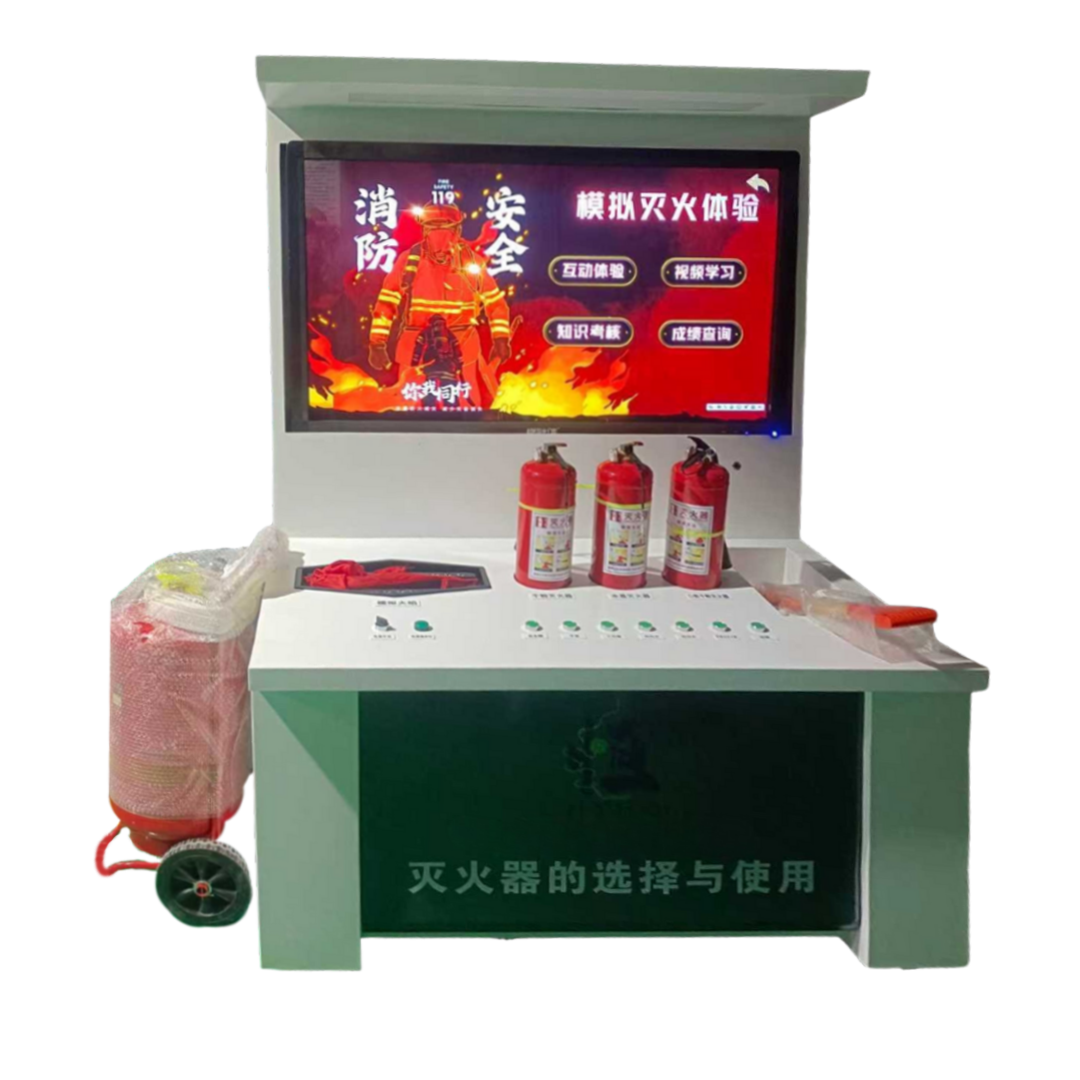

灭火器选择与使用实操设备

K43 灭火器选择与使用实操设备
（一）通用部分
1 范围
本文件规定了K43灭火器选择与使用实操设备的总体要求、技术参数、结构配置、功能要求、试验验收、技术服务及包装运输。本系统适用于各类特种作业安全技术实际操作考试、实训与技能鉴定，满足灭火器检查、选择、使用考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
GB 4351 《手提式灭火器》
GB 50140 《建筑灭火器配置设计规范》
特种作业安全技术实际操作考试标准
3 术语和定义
1.K43灭火器选择与使用实操设备：采用3D场景模拟和真实灭火器改造，考核考生灭火器选择与使用能力的实训考核装置。
2.灭火器检查：考核考生对灭火器外观、压力、有效期等的检查能力。
3.3D灭火场景：通过显示屏模拟各类火灾场景，考生使用改造后的灭火器进行模拟灭火。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及行业现行标准执行。
4.2 所有灭火器均为改造后的仿真灭火器，无真实灭火剂喷射，确保实训安全。
4.3 火灾场景覆盖各类特种作业常见火灾类型。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任，本文件为合同技术附件。
（二）专项技术要求
1 技术参数
1）工作电源：AC220V，50Hz
2）空载功耗：≤150W
3）外形尺寸（长×宽×高）：≤2m×0.7m×1.9m（含推车式灭火器）
4）重量：155±5kg
5）答题显示屏尺寸：≥55寸，分辨率1920×1080
6）主机配置：不低于i5 2.7GHz处理器，8G运行内存，4G独立显卡，256G固态硬盘
7）使用环境：温度-10℃～+40℃，湿度≤90%无凝露，海拔≤2000m
2 安全保护系统
1）所有电气设备均采用安全电压，无触电风险
2）灭火器采用普通干电池供电，可及时更换，无充电电池安全隐患
3）设备结构牢固，无尖锐边角
4）配备静音万向轮，移动方便且无噪音
3 系统组成
1）显示分系统：55寸高清显示屏
2）设备主控分系统：内置独立OPS、身份证读卡器、PLC模块、灭火接收模块、键盘、鼠标
3）灭火分系统：二氧化碳灭火器、干粉灭火器、水基灭火器、泡沫灭火器、沙桶、消防水枪、推车式灭火器（均为电子化改造）
4）辅助器材单元：灭火器底座
4 核心功能要求
4.1 灭火器检查功能
1）系统随机抽取6个3D灭火器，考生检查瓶身锈蚀、喷嘴裂纹、压力阀异常、合格证异常、日期超时等项目
2）其中3个灭火器为非合格项，考核考生灭火器检查能力
4.2 灭火器选择与使用功能
1）系统提供14个以上起火场景动画，涵盖各类特种作业火灾场景
2）考生根据起火类型选择相应的灭火器
3）选择错误不能灭火，系统自动判0分并终止考试
4）选择正确可拿起灭火器对准屏幕火源进行灭火操作，系统自动判分
5）使用沙桶灭火时，动画演示沙桶倾倒及灭火效果
6）灭火时灭火器喷射有声音，火势燃烧时附带烟雾效果，灭火成功后有烟雾效果
4.3 考试管理功能
1）支持刷身份证读取考生身份信息，也支持手动输入
2）考试过程中随机抓拍考生1张照片附在成绩单后，防止舞弊
3）具备考生成绩本地查询功能及题库自动更新功能
4）可从正面手动调整摄像头角度，上下60度可调
5 结构与配置要求
1）机身整体风格采用灰白色+墨绿色相间色调
2）采用一体式分模块组合结构，分为显示分系统、主控分系统、灭火分系统
3）配备静音万向轮，推拉方便
4）主控分系统采用PLC化自动采集各个实操动作点的信号
5）所有灭火器均为真实灭火器电子化改造，不得使用充电电池
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — K43灭火器选择与使用实操设备
2 工作电源 — AC220V，50Hz
3 空载功耗 W ≤150
4 外形尺寸 mm ≥1500×700×1900
5 显示屏尺寸 寸 ≥55
6 处理器 — 不低于i5 2.7GHz
7 运行内存 G 8
8 独立显卡 G 4
9 固态硬盘 G 256
10 火灾场景数量 个 ≥14
11 灭火器种类 种 ≥7
2 组件配置清单
表格
序号 名称 单位 数量
1 55寸高清显示屏 块 1
2 主控OPS模块 套 1
3 身份证读卡器 个 1
4 PLC模块 个 1
5 灭火接收模块 个 1
6 高清摄像头 个 1
7 电子化改造灭火器（各类） 套 1
8 沙桶（电子化改造） 个 1
9 消防水枪（电子化改造） 个 1
10 灭火器底座 个 若干
11 静音万向轮 个 4
12 系统软件 套 1
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
